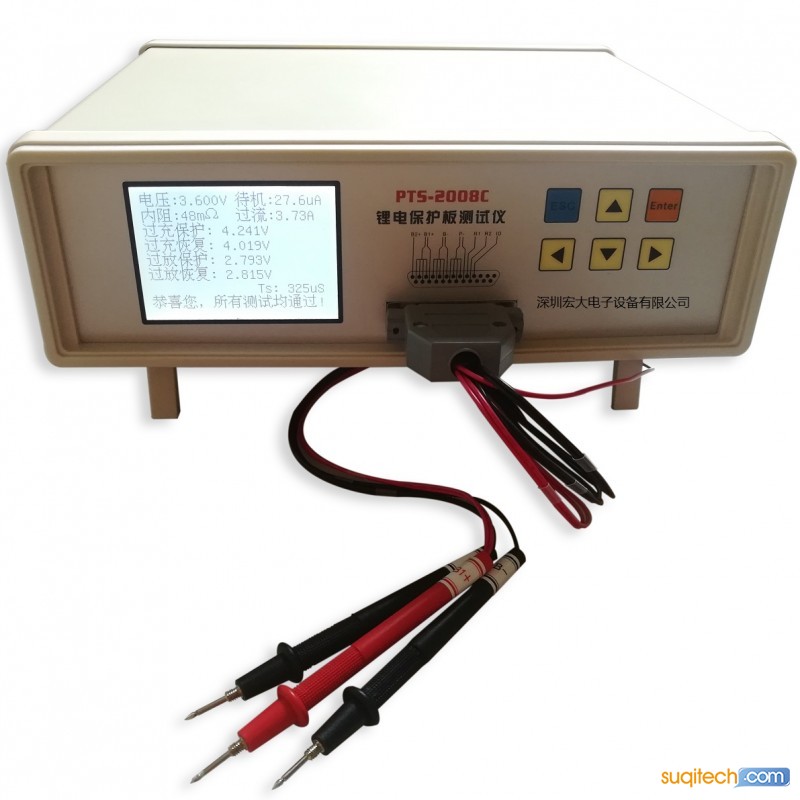

点击图片查看原图
功能概述
本测试仪所具有的基本功能包括：
-
锂电池保护板快速检测
1．1 保护板静态耗电测试
1．2 保护板内阻测试
1．3 保护板过充电保护功能测试
1．4 保护板过充电保护恢复功能测试
1．5 保护板过放电保护功能测试
1．6 保护板过放电保护恢复功能测试
1．7 保护板过电流保护电流大小测试
1．8 电池内部识别电阻1（或热敏电阻）检测
1．9 电池内部识别电阻2（或热敏电阻）检测
1．10 对于通讯码片的电池可进行通讯码测试（目前仅针对DS2502兼容码片）
-
锂电池保护板精确测试
与1所示快速测试项目一致，但是1.3~1.6可以精确测试出电流大小，并且可以测试过放电保护扣的保护板自耗电。
-
锂电池保护板保护延时时间测试
在此项功能中，可以测试出锂电池保护板的保护延时时间。
-
过充电保护延时时间
-
过放电延时保护时间
仪器特性指标
仪器适用环境：
1.温度： 0-40℃
2.使用高度： 海拔2Km内使用
3.相对湿度： 40-80%湿度
测量范围：
1.过充保护电压测量范围：------------------------ 4.150---4.500V ±1mV
2.过充保护恢复电压测量范围：-------------------4.200---3.800V ±1mV
3.过放保护电压测量范围：-------------------------3.200---2.000V ±1mV
4.过放保护恢复电压测量范围：-------------------2.500---3.500V ±1mV
5.过电流测量范围：----------------------------------0---12A ±0.1A
6.静态电流测量范围：-------------------------------0.0---1000.0uA ±1uA
7.内阻测量范围：-------------------------------------0---200mΩ ±1mΩ
8.识别电阻测量范围：-------------------------------0.1---999.9K ±0.1K
9.过充保护时间：--------------------------------0---5000mS ±1mS (1mS=0.001秒)
10.过放保护时间：-----------------------------0---1000 mS ±1mS
11.过电流保时时间：--------------------------0---100mS ±1mS
测试速度：
1） 快速测试：1秒钟（仅针对过充保护为10mS的单节保护板）
2） 参数测试：1.7秒钟（仅针对过充保护为10mS的单节保护板）
注意：测试时间取决于被测试保护板的各项参数，如果时间短，则测试所需时间就短，反之，测试时间就较长。
电源电压：220V±10% 50Hz
消耗功率：平均≤22W 瞬间值 150W
仪器重量：4.0Kg
仪器尺寸：L(300mm)*W(300mm)*H(100mm)
外包装尺寸：L(360mm)*W(360mm)*H(160mm)
总包装重量：4.4Kg
装箱清单：
1. 保护板测试仪1台
2. 测试笔一套
说明书1本
